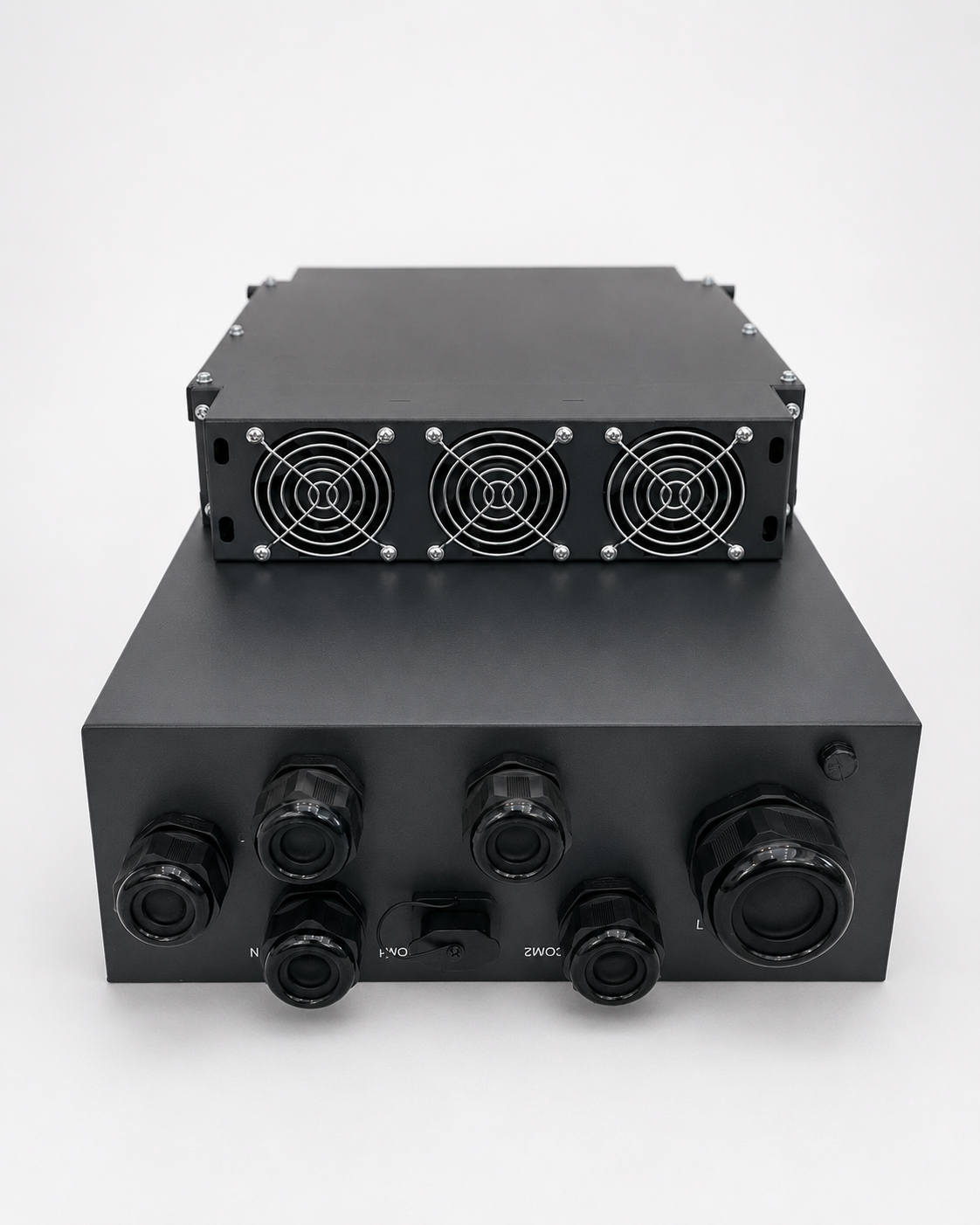

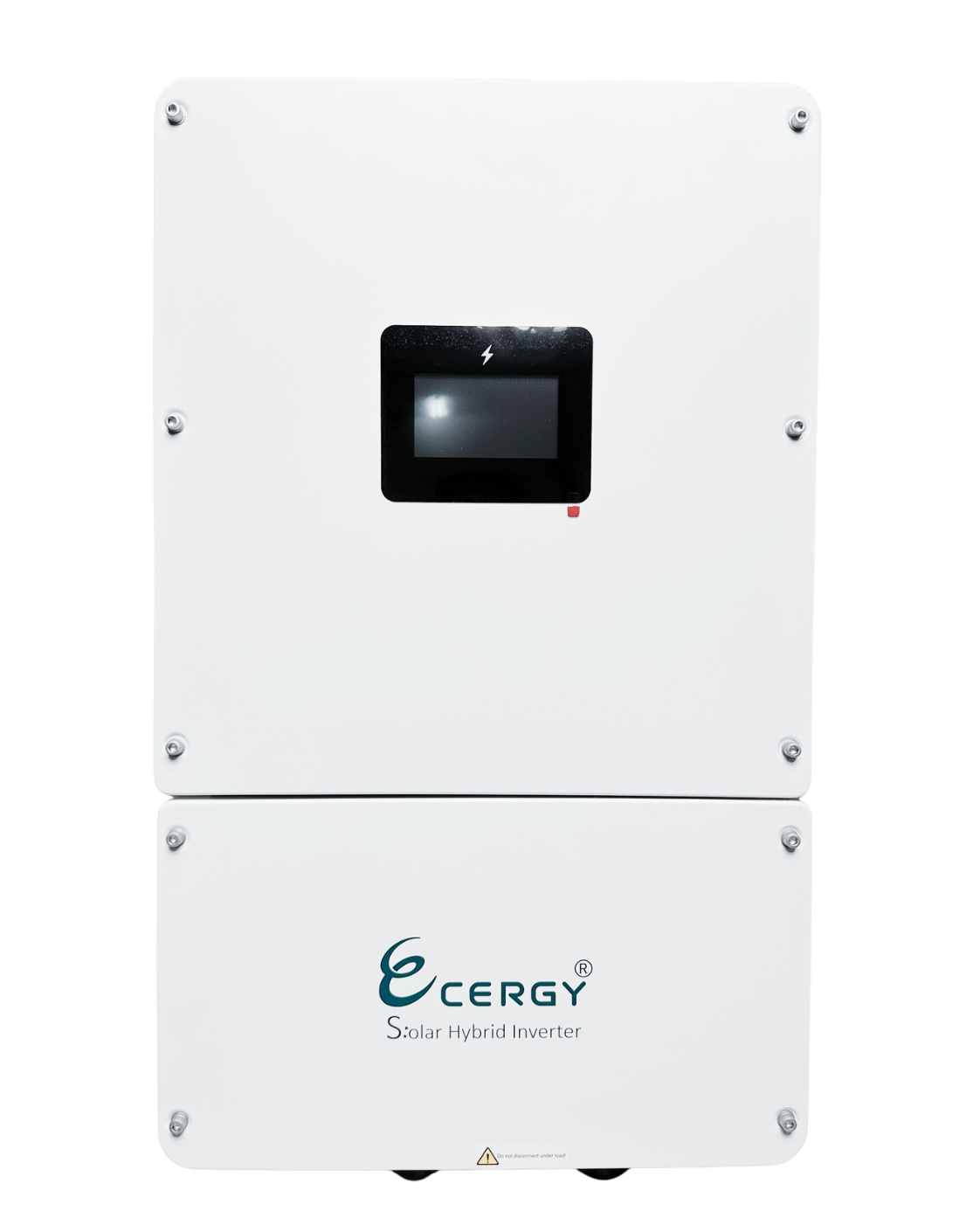

Biến Tần Hybrid Cergy CR-12KHB 12kW – Giải Pháp Hòa Lưới Có Lưu Trữ 1 Pha

Tổng quan sản phẩm

Trong các hệ thống điện mặt trời hiện nay, biến tần Hybrid ngày càng được lựa chọn nhờ khả năng kết hợp linh hoạt giữa điện mặt trời, pin lưu trữ, điện lưới và nguồn dự phòng.

Cergy CR-12KHB 12kW là dòng biến tần Hybrid 1 pha điện áp pin thấp (LV), phù hợp cho hệ thống điện mặt trời dân dụng có nhu cầu sử dụng điện lớn. Thiết bị sở hữu công suất 12kW, hỗ trợ mảng PV lên đến 15kW, trang bị 3 MPPT, dòng sạc/xả pin tối đa 210A và thời gian chuyển sang nguồn dự phòng dưới 10ms.

Bên cạnh khả năng hòa lưới và lưu trữ năng lượng, CR-12KHB còn hỗ trợ Smart Load, máy phát điện, AC Coupling, vận hành song song và quản lý hệ thống thông minh qua kết nối Wi-Fi/LAN tùy chọn.

Thông số kỹ thuật

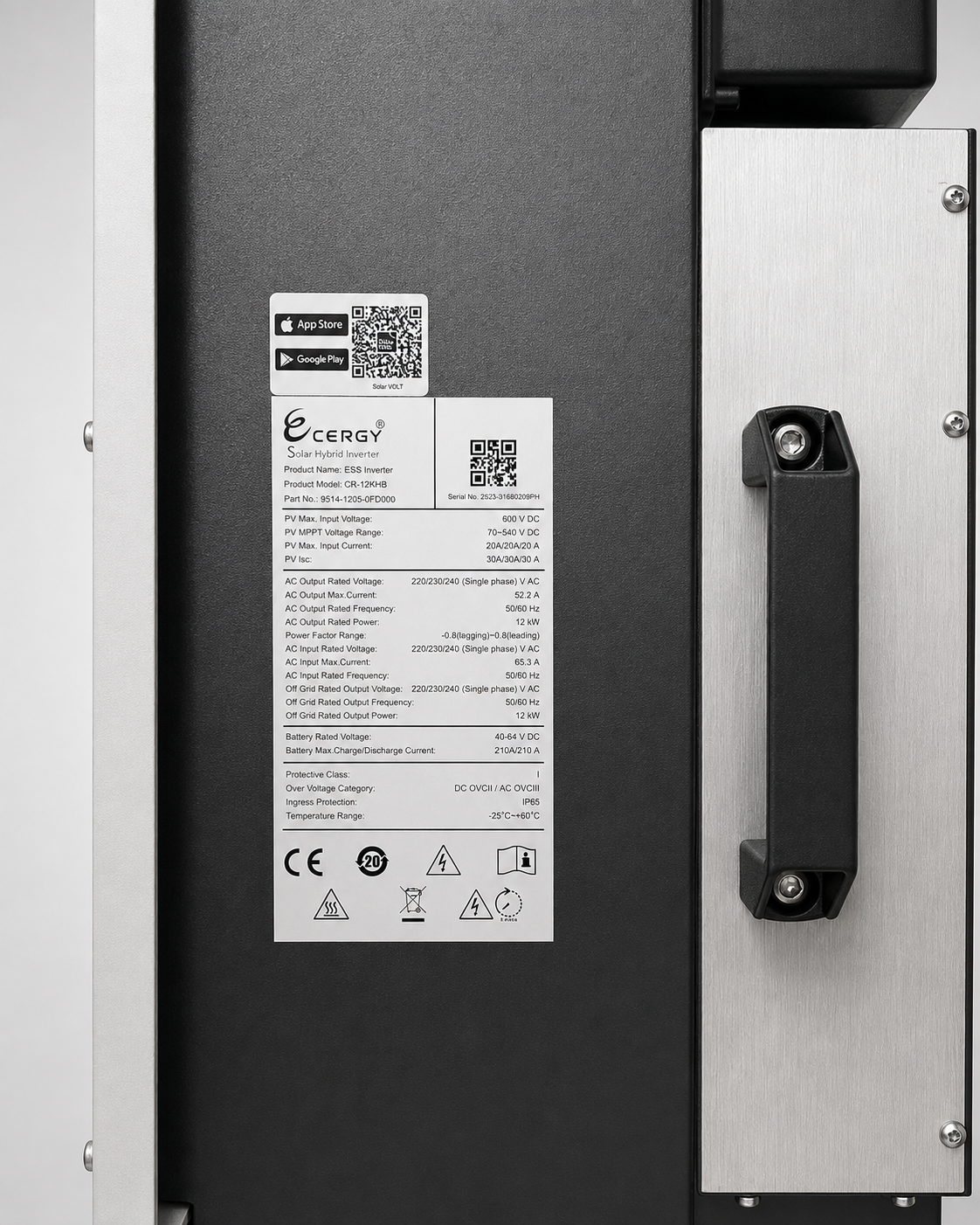

Thông số	Cergy CR-12KHB
Tên sản phẩm	Biến tần Hybrid Cergy CR-12KHB
Công suất AC danh định	12.000W
Hiệu suất tối đa PV → AC	98%
Ngõ vào PV
Công suất PV tối đa	15.000W
Điện áp PV tối đa	600V
Điện áp khởi động	90V
Dải điện áp MPPT	70–540V
Số MPPT	3
Số chuỗi PV / MPPT	1 / 1 / 1
Dòng đầu vào tối đa / MPPT	20A / 20A / 20A
Dòng ngắn mạch tối đa / MPPT	30A / 30A / 30A
Pin lưu trữ
Loại pin hỗ trợ	Lithium-ion / Ắc quy chì-axit
Điện áp pin danh định	48V
Dải điện áp pin	40–64V
Dòng sạc/xả tối đa	210A / 210A
Công suất sạc/xả tối đa	10.000W / 10.000W
Ngõ ra hòa lưới
Công suất AC đầu ra danh định	12.000W
Công suất biểu kiến AC tối đa	12.000VA
Dòng AC đầu ra danh định	52,2A
Điện áp lưới danh định	220V / 230V / 240V, L+N+PE
Dải điện áp lưới	150–300V (có thể điều chỉnh)
Tần số danh định	50Hz / 60Hz
Hệ số công suất	>0,99 tại công suất định mức
THDi	<3% tại công suất định mức
Ngõ ra dự phòng (Backup)
Công suất đầu ra danh định	12.000W
Dòng điện đầu ra danh định	52,2A
Công suất biểu kiến cực đại	20.000VA
Thời gian chuyển mạch	<10ms (điển hình)
THDv	<3% với tải thuần trở 100%
Bảo vệ
Cấp bảo vệ	IP65

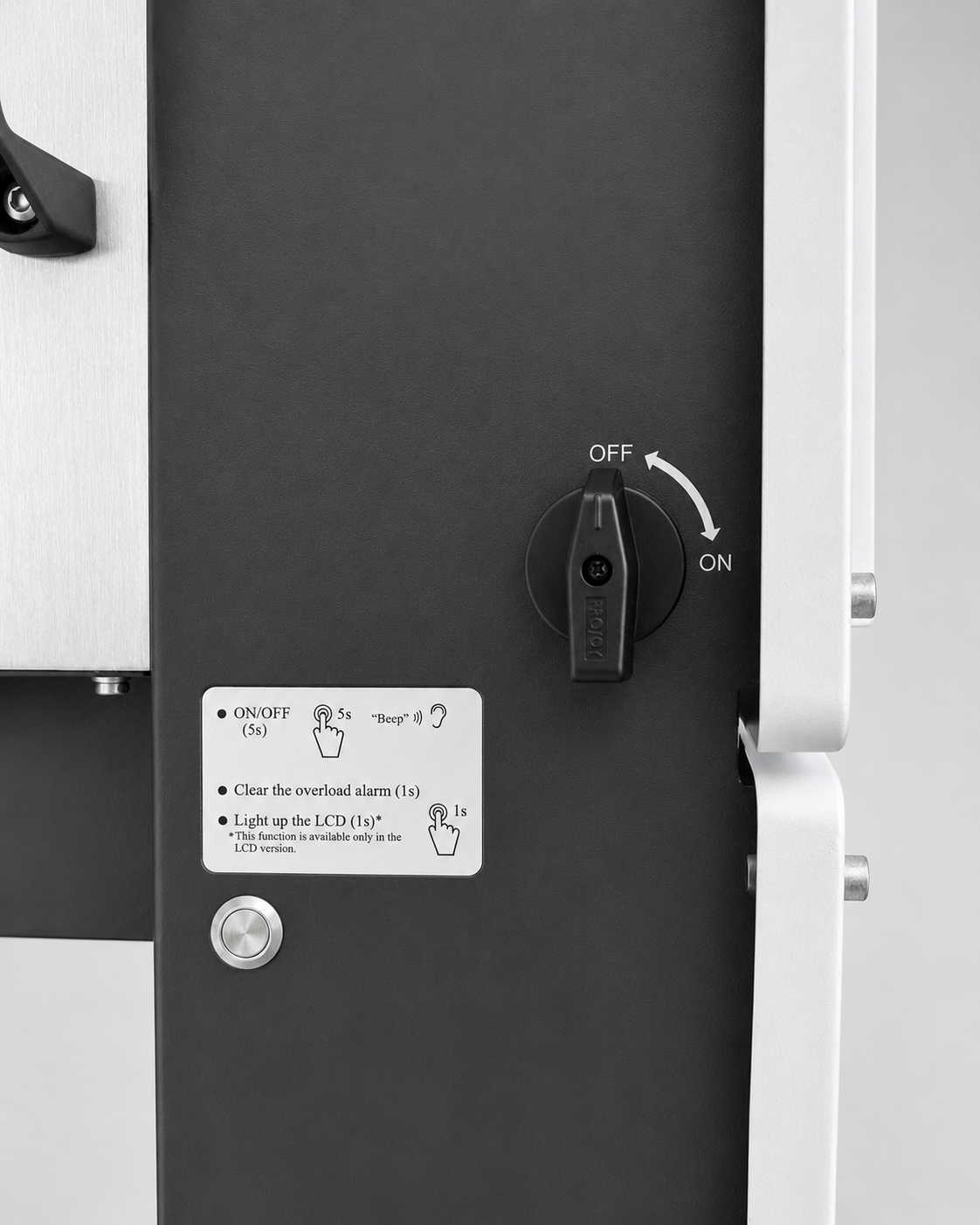

Công tắc DC	Có
Bảo vệ chống phát điện độc lập	Có
Bảo vệ quá dòng AC	Có
Bảo vệ ngắn mạch AC	Có
Bảo vệ ngược cực DC	Có
Giám sát điện trở cách điện	Có
Bảo vệ dòng rò	Có
Chống sét lan truyền	DC Type II / AC Type II
Hỗ trợ máy phát điện	Có
Thông số chung
Dải nhiệt độ vận hành	-25°C ~ 60°C
Độ ẩm tương đối	0–100%
Độ cao vận hành tối đa	4.000m; trên 2.000m công suất giảm dần
Phương thức làm mát	Làm mát thông minh
Kiểu lắp đặt	Giá treo tường
Kích thước	440 × 725 × 251,5mm
Khối lượng	39kg
Màn hình	LCD cảm ứng màu 4,3 inch
Giao tiếp	CAN (BMS), DRM/RS485 (công tơ), RS485, Wi-Fi/LAN tùy chọn
Tiêu chuẩn an toàn	EN IEC 62109-1&2
EMC	EN IEC 61000
Bảo hành	5 năm

Điểm nổi bật

Hybrid 1 pha – quản lý linh hoạt nhiều nguồn năng lượng

Cergy CR-12KHB có khả năng phối hợp giữa điện mặt trời, pin lưu trữ và điện lưới, giúp người dùng tận dụng tối đa nguồn điện PV vào ban ngày, lưu trữ phần điện dư vào pin và sử dụng lại khi cần.

Thiết bị đồng thời hỗ trợ nguồn dự phòng khi mất điện lưới, mang lại khả năng sử dụng điện chủ động hơn cho gia đình.

Công suất PV lên đến 15kW – 3 MPPT độc lập

Với inverter công suất 12kW, CR-12KHB hỗ trợ mảng PV lên đến 15.000W, tương đương khoảng 125% công suất AC danh định.

Thiết bị được trang bị 3 MPPT, mỗi MPPT hỗ trợ dòng đầu vào tối đa 20A, giúp:

Linh hoạt khi chia các chuỗi tấm pin
Phù hợp với mái có nhiều hướng khác nhau
Tối ưu khả năng khai thác năng lượng mặt trời
Tương thích tốt với các dòng tấm pin công suất lớn hiện nay

Dải điện áp MPPT rộng 70–540V giúp kỹ thuật viên thuận tiện hơn trong quá trình thiết kế hệ thống.

Dòng sạc/xả pin lên đến 210A

CR-12KHB sử dụng hệ pin điện áp thấp 48V, hỗ trợ cả pin Lithium-ion và ắc quy chì-axit.

Thiết bị cho phép dòng sạc/xả tối đa lên đến:

210A / 210A

với công suất sạc/xả tối đa 10kW, giúp hệ thống lưu trữ có khả năng nạp và cung cấp năng lượng mạnh mẽ khi nhu cầu tải tăng cao.

Chuyển sang nguồn dự phòng dưới 10ms

Khi điện lưới gặp sự cố, CR-12KHB có thể chuyển sang ngõ ra Backup với thời gian chuyển mạch điển hình dưới 10ms.

Khả năng chuyển nguồn nhanh giúp hạn chế tình trạng gián đoạn điện đối với các tải quan trọng như:

Hệ thống chiếu sáng
Camera
Thiết bị mạng
Máy tính
Tủ lạnh
Thiết bị điện tử trong gia đình

Hỗ trợ Smart Load – Máy phát điện – AC Coupling

Cergy CR-12KHB mang lại khả năng cấu hình linh hoạt với nhiều nguồn và tải khác nhau.

Thiết bị hỗ trợ:

Smart Load
Kết nối máy phát điện
AC Coupling
Hệ thống pin lưu trữ
Điện lưới
Nguồn điện mặt trời

Nhờ đó, kỹ thuật viên có thể thiết kế hệ thống phù hợp với nhiều nhu cầu sử dụng thực tế khác nhau.

Hỗ trợ vận hành song song

CR-12KHB hỗ trợ đấu song song tối đa 9 inverter cho cả chế độ hòa lưới và vận hành độc lập.

Khả năng mở rộng giúp hệ thống dễ dàng nâng cấp khi nhu cầu sử dụng điện tăng lên mà không phải thay đổi toàn bộ kiến trúc ban đầu.

Thiết bị cũng hỗ trợ cấu hình 3 inverter đấu song song tạo hệ thống 3 pha trong các ứng dụng phù hợp.

Công suất AC liên tục lên đến 110%

Thiết bị hỗ trợ vận hành liên tục ở mức lên đến 110% công suất AC danh định, giúp tăng khả năng đáp ứng tải trong những thời điểm nhu cầu sử dụng điện tăng cao.

Đây là một lợi thế đáng chú ý đối với các hệ thống dân dụng có nhiều thiết bị hoạt động đồng thời.

Chuẩn bảo vệ IP65 – phù hợp lắp đặt trong nhà và ngoài trời

CR-12KHB sở hữu cấp bảo vệ IP65, giúp tăng khả năng chống bụi và nước, phù hợp với nhiều điều kiện lắp đặt khác nhau.

Thiết bị đồng thời tích hợp nhiều chức năng bảo vệ như:

Bảo vệ quá dòng
Bảo vệ quá áp
Bảo vệ ngắn mạch
Bảo vệ ngược cực DC
Chống phát điện độc lập
Giám sát điện trở cách điện
Bảo vệ dòng rò
Chống sét lan truyền

Qua đó góp phần nâng cao độ an toàn và độ ổn định cho toàn bộ hệ thống điện mặt trời.

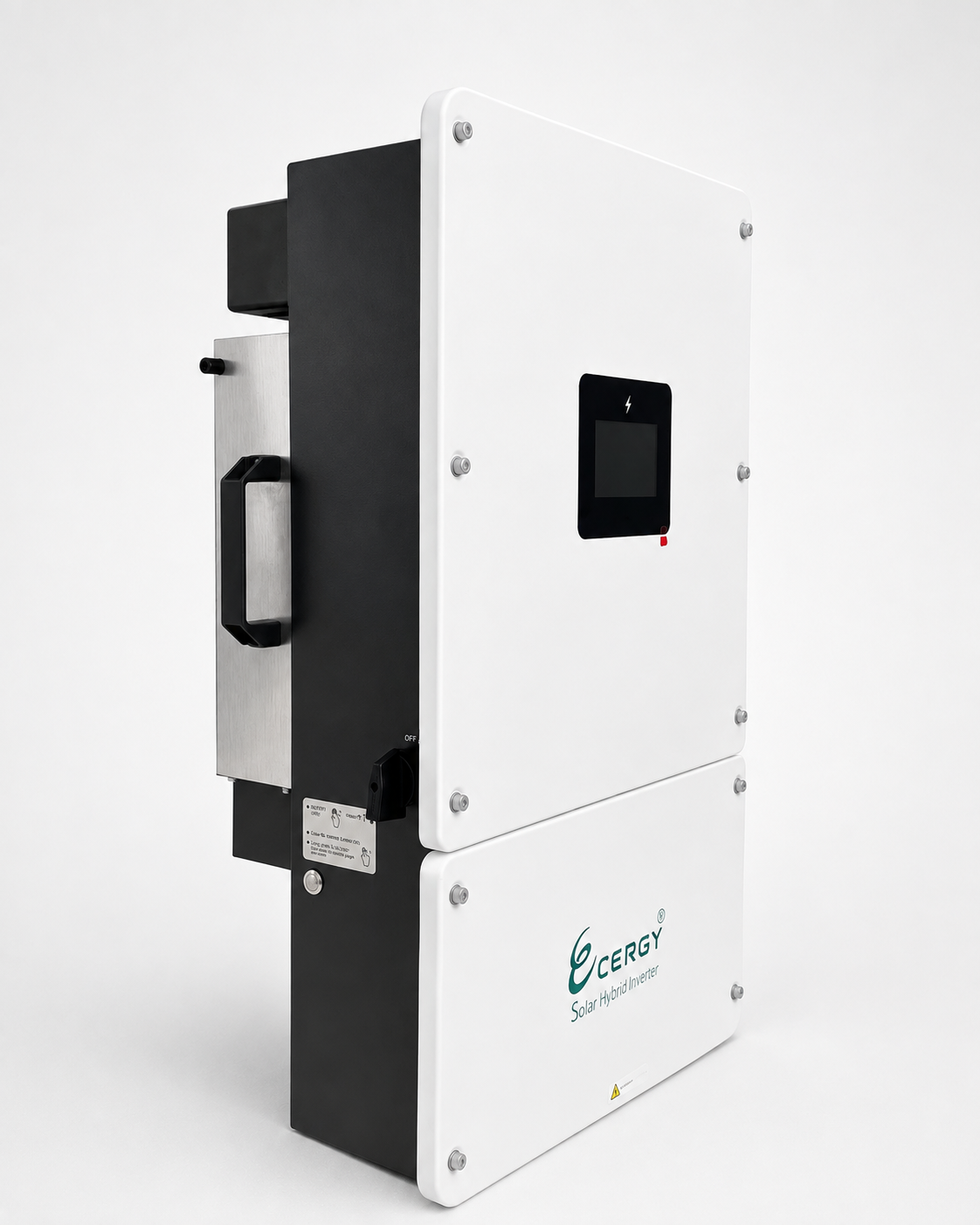

Màn hình cảm ứng 4,3 inch – giám sát thông minh

Thiết bị được trang bị màn hình LCD cảm ứng màu 4,3 inch, giúp người dùng dễ dàng quan sát và cài đặt các thông số vận hành.

CR-12KHB hỗ trợ quản lý và giám sát hệ thống tại chỗ hoặc từ xa thông qua Wi-Fi/LAN tùy chọn, giúp theo dõi:

Công suất PV
Trạng thái pin
Công suất tải
Điện năng trao đổi với lưới
Trạng thái vận hành của inverter
Các thông số và cảnh báo hệ thống

Thiết bị còn hỗ trợ lập lịch sạc/xả pin, giúp chủ động hơn trong việc quản lý năng lượng theo từng khung thời gian.

Ứng dụng

Hộ gia đình sử dụng điện lớn: phù hợp cho hệ thống có máy lạnh, bếp điện, máy nước nóng, máy bơm và nhiều thiết bị hoạt động đồng thời.
Biệt thự và nhà ở cao cấp: kết hợp điện mặt trời và pin lưu trữ nhằm tăng khả năng tự chủ năng lượng và đảm bảo nguồn điện dự phòng.
Cửa hàng, văn phòng và cơ sở kinh doanh nhỏ: duy trì nguồn điện cho các tải quan trọng khi lưới điện bị gián đoạn.
Hệ thống Hybrid có lưu trữ: tận dụng nguồn điện mặt trời vào ban ngày, lưu trữ điện dư vào pin và sử dụng vào buổi tối hoặc giờ cao điểm.
Khu vực điện lưới không ổn định: kết hợp PV, pin lưu trữ, điện lưới và máy phát để duy trì nguồn điện ổn định.

Kết luận

Cergy CR-12KHB 12kW là giải pháp biến tần Hybrid 1 pha dành cho những hệ thống điện mặt trời cần công suất lớn, lưu trữ năng lượng và khả năng quản lý nguồn điện linh hoạt.

Với 15kW công suất PV, 3 MPPT, dòng sạc/xả pin 210A, ngõ ra Backup 12kW, chuyển nguồn dưới 10ms, chuẩn bảo vệ IP65 cùng khả năng Smart Load, máy phát, AC Coupling và giám sát từ xa, CR-12KHB đáp ứng tốt nhu cầu sử dụng điện mặt trời hiện đại cho gia đình và các công trình dân dụng tại Việt Nam.
